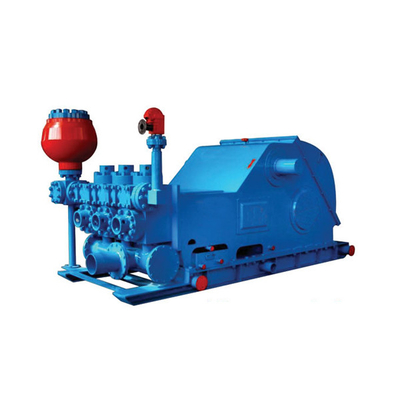

3NB-350 Single Action Triplex pompa piston bolak-balik
| Spesifikasi teknis | ||||||
| Model | Jenis | masukan daya |
motif kekuatan |
Pompa terukur kecepatan |
Pukulan panjangnya |
Perbandingan gigi |
| 3NB-350 |
Aksi Tunggal Tripleks |
350hp |
6190ZC-1 (mesin diesel) Y400-6.28KW (motor) |
120 Dampak/mnt | 180 | 4.483 |
|
Masukan yang dinilai kecepatan (Putaran / menit) |
Kontinu kecepatan (Putaran / menit) |
Inhalasi diameter |
Pipa pembuangan diameter |
Dimensi (mm) | Bobot | |
| 582.8 | 540 | 203mm | 76mm | 3100*2080*2015 | 8.058t | |
Parameter kinerja
| Langkah pompa | lubang (mm) | |||||
| 90 | 100 | 110 | 120 | 130 | 140 | |
| Dampak/menit | Perpindahan (L/S) | |||||
| 130 | 7.44 | 9.18 | 11.1 | 13.23 | 15.52 | 18.01 |
| 120 | 6.87 | 8.48 | 10.26 | 12.21 | 14.33 | 16.62 |
| 110 | 6.29 | 7.77 | 9.4 | 11.19 | 13.14 | 15.23 |
| 100 | 5.72 | 7.06 | 8.55 | 10.17 | 11.94 | 13.84 |
| Tekanan pompa (Mpa) | 31 | 25 | 20.8 | 17.5 | 14.9 | 12.8 |
| Efisiensi mekanis sebesar 90% 100% efisiensi volumetrik | ||||||
