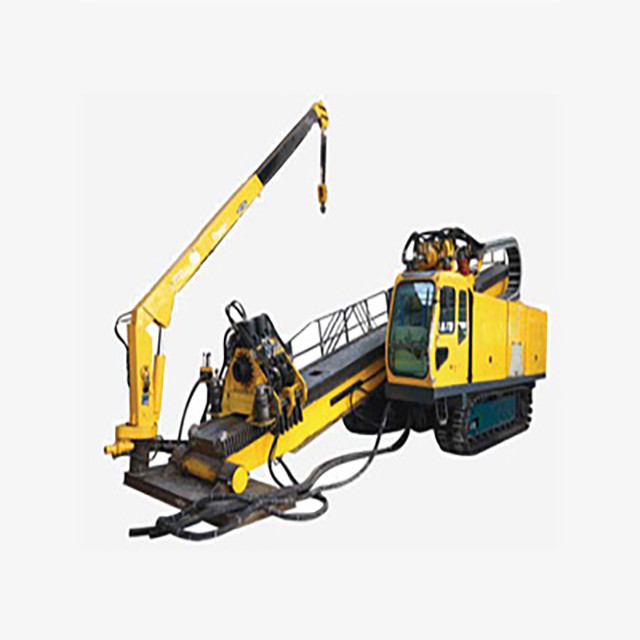

Pengeboran HDD-45/96
Deskripsi
HDD-45/96 Horizontal Directional Drilling Rig adalah desain all-in-one yang sepenuhnya memuat sendiri, dengan loop terbuka dan mode pengendalian hidrolik. Sistem hidraulik, sistem transmisi, reduksi, sistem kontrol listrik dan komponen utama lainnya semuanya Cina terkenal merek produk, yang sangat dapat diandalkan.
Tanggal teknis
1. Chassis
HDD-45/96 mengadopsi baja trek chassis self-propelled, yang memiliki kemampuan beradaptasi situs yang kuat dan keandalan tinggi; Ini dilengkapi dengan Cina merek terkenal walking reducer,kinerja yang stabil dan kualitas yang dapat diandalkan.
| Track Wheelbase: |
1850 mm |
| Lebar jalur luar: |
2300 mm |
| Lebar jalur: |
450 mm |
| Pengukuran: |
1400 mm |
| Reduktor berjalan: |
TBM22 |
| Kelayakan: |
30% |
| Kecepatan berjalan: |
1.5km/jam |
| Berat: |
16t |
2Sistem Mesin Diesel
Menggunakan mesin diesel Cummins turbocharged dengan kekuatan yang kuat dan emisi memenuhi tahap ketiga Cina.
| Model mesin |
QSC8.3-C260-30 |
| Kekuatan nominal |
194KW |
| Torsi maksimum |
1135N·m / ((1 350r/min) |
| Kecepatan nominal |
2200 r/menit |
| Standar Emisi |
China Tahap III |
| Volume tangki bahan bakar |
350L |
3Sistem hidraulik
Kedua rotasi dan dorong-tarik menggunakan sistem hidraulik terbuka. komponen merek terkenal Cina, kualitasnya dapat diandalkan.
| Sistem rotasi kepala daya |
| Pompa putar: |
90R100 ((Sauer) |
| Tekanan: |
350 bar |
| motor: |
MHP20 ((Poclain) |
| Sistem dorong-tarikan kepala penggerak |
| Pompa push-pull |
HP1VO95LRDS ((High-Tech) |
| Tekanan |
350 bar |
| Motor: |
A6V107*4 ((High-Tech) |
| Volume tangki minyak hidrolik: |
400L |
| Minyak hidraulik: |
HD46 (-15°C~40°C) |
4Sistem listrik.
Tegangan:C24V
Push-pull pegangan putar: 2SK6L/98-3X01ZQ1Q2F4
Genggam berputar: 2SK6T1/98-3X01ZF1F2Z4
Switch perjalanan: Tidak ada
5.Bor Frame
Silinder pendukung depan dan belakang digunakan untuk luffing secara bersamaan, operasi penyesuaian sudut sederhana dan ruang lingkup besar.
Sudut penyesuaian bingkai bor: 0°24°
6. Kepala Daya
Rig pengeboran menyelesaikan tindakan dorong dan tarik melalui rak dan pinion; Spindle mengambang dapat secara efektif melindungi benang pipa pengeboran; Motor variabel dapat mewujudkan dorongan dan tarik berkecepatan tinggi.
Kekuatan dorong-tarikan maksimum: 960kN
Kecepatan dorongan-tarikan maksimum 32m/menit
Torsi berputar maksimum 25000 N·m
Kecepatan rotasi maksimum 110/55r/min
Tekanan maksimum kepala daya: 3800mm
Reduktor putar: N/A
Reduktor dorongan-tarikan: Dibuat di Cina
7- Klem
Rig pengeboran dilengkapi dengan penjepit dan belenggu berputar yang memusatkan diri, yang dapat mengekstrak pipa pengeboran dengan kuat, dan mudah untuk memelihara dan mengganti rahang.
Torsi belenggu 45000N·m
Sudut putaran belenggu 20°
8.Kabin
Pengeboran rig memiliki cab anti-bising berputar, kursi yang dapat disesuaikan, dilengkapi dengan pemanasan dan pendinginan AC, yang sangat meningkatkan kenyamanan operasi dari pengeboran rig.
Pencahayaan internal, penghapus kaca depan, kursi kulit kelas atas dan konfigurasi lainnya cocok untuk digunakan.
Lebar kabin 950mm
Panjang kabin 1200mm
9.Bor Pipa, alat pengeboran ((opsional)
Pengeboran dapat bekerja dengan pipa pengeboran minyak standar atau pipa pengeboran hdd.Utas pipa pengeboran:API NC31.
Back reamer: flutted back reamer, Drum back reamer dan Plate-type back reamer semuanya tersedia.
Catatan: Kekuatan dorong-seret maksimum dan torsi maksimum yang dapat ditoleransi pipa bor tidak dapat mencapai maksimum pada saat yang sama.Harap perhatikan batas torsi koneksi maksimum saat menggunakan pipa bor
Parameter teknis utama
| Artikel |
Parameter |
| |
Produsen |
Cummins |
| |
Model |
QSC8.3-C260-30 |
| Mesin |
Kekuatan nominal |
194KW |
| |
Kekuatan tarik/dorongan maksimum |
960KN |
| Tarikan dorongan |
Kecepatan tarik/dorongan maksimum |
32m/menit |
| |
Torsi |
25000N.m |
| Rotasi |
Kecepatan spindle maksimum |
110r/menit |
| Pipa |
Diameter × Panjang |
φ 89*3000 |
| Sudut kemiringan maksimum |
24 |
| Crane Pengisi |
Berat angkat |
N/A |
| Mengemudi kendaraan |
Gaya |
Mesin penangkap baja |
| Kecepatan perjalanan |
1.5 km/jam |
| Berat badan |
12t |
| Dimensi |
L×W×H |
7.5*2.3*2.6 |
| Pompa putar |
90R100 ((Sauer) |
| Pompa dorong |
HP1VO95LRDS ((High-Tech) |
| Motor putar |
MHP20 ((Poclain) |
| Reduktor putar |
N/A |
| Push Motor |
A6V107*4 ((High-Tech) |
| Pengurangan tekanan |
MN2E295C1G31.25-A107 |
| Katup utama |
Hvsp15 ((Hengli) |
| Pegang |
2SK6T1/98-3X01ZF1F2Z4 |
| Pegang |
2SK6T1/98-3X01ZF1F2Z4 |
| Reduktor kecepatan berjalan |
JT08VK |
| Silinder hidraulik |
/ |
| Crane truk |
2.3t |
| Tabung hidraulik |
manuli |
