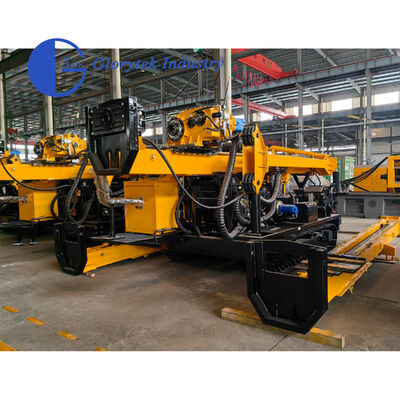

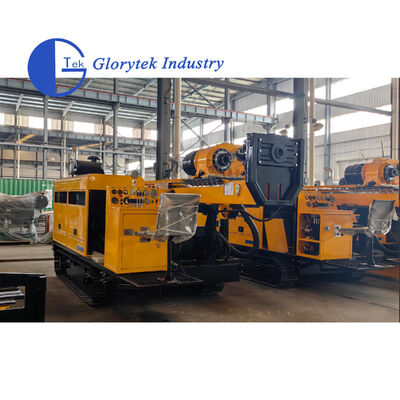

GLDX-4Full Hydraulic Diamond Core Drill/Drilling Rig dengan BQ1000m/NQ700m/HQ500m Wireline Coreing Systems

Keterangan

Gambaran Umum

Rig pengeboran inti terkemuka di negara maju adalah tipe yang dioperasikan dengan hidraulik penuh, yang mengadopsi teknologi inti gambar kawat dengan ujung berlian. Rig pengeboran jenis ini juga merupakan pengembangan utama tren di bidang teknologi rig pengeboran dan peralatan terkait. Di bawah internnasional dan domestik tren, pabrik kami telah mengembangkan Rig Pengeboran Inti yang Dioperasikan Hidraulik Penuh GLDX-4. Jenis ini rig pengeboran dapat menggantikan produk impor dan diterapkan di bidang geologi, metalurgi, tambang batubara, minyak bumi, gas alam dan eksplorasi air bawah tanah.

Fitur Teknis Utama

1. Rig mengadopsi sasis yang dilacak.
2. Kepala bor mengadopsi struktur tipe chuck. Perputaran kepala bor memiliki empat mekanis poros, dan kecepatannya bisa disesuaikan dengan tekanan hidrolik dengan perubahan kecepatan stepless, yang bisa mencapai rotasi spindel dengan presisi tinggi. Kepala bor digerakkan oleh silinder secara langsung dan diatur dengan mekanisme terjemahan lateral.
3. Tiang dapat dilipat, nyaman untuk transportasi dan penyimpanan, dengan fungsi sentuh geser.
4. Sistem hidrolik mengadopsi kontrol sensitif beban, dan rotasi spindel digerakkan oleh a motor tunggal dengan sirkuit loop tertutup, dengan efisiensi operasi yang tinggi.
5. Tiang dilengkapi dengan pemandu pemusatan di bagian atas dan bagian bawah. Penjepit hidrolik diadopsi pada posisi di atas lubang pengeboran.
6. Dilengkapi dengan platform kerja lubang dan dua lapisan platform kerja



Spesifikasi:

Angka-angka dalam tabel ini telah dihitung, berdasarkan pengalaman lapangan, dan mungkin sesuai dengan perkiraan.
Kapasitas pengeboran sebenarnya akan tergantung pada peralatan dan kondisi yang ada, teknik pengeboran dan peralatan yang digunakan

	Model	DX-4 hidrolik penuh
Mesin Diesel	Model	cummins 6BTA5.9-C180
	Kekuatan	132kW
	Kecepatan	2200rpm
Kapasitas Pengeboran	BQ	1000m
	NQ	700m
	markas besar	500m
Kapasitas Pemutar	RPM	Empat Pergeseran/Langkah Berubah0-1100rpm
	Torsi Maks	4200N·m
	Tahan Diameter	Φ98mm
	Kapasitas Pengangkatan Maksimum Spindel	150kN
	Kekuatan Pengumpanan Maks	60kN
Kapasitas Hoist Utama	Kekuatan Pengangkat (kawat tunggal)	57kN
	Diameter Kawat Baja	12mm
	Panjang Kawat Baja	50m
Kapasitas Hoist Kawat Baja	Kekuatan Pengangkat (kawat tunggal)	12kN (Drum telanjang)
	Diameter Kawat Baja	6mm
	Panjang Kawat Baja	1000m
Tiang kapal	Tinggi Tiang	11m
	Sudut Penyesuaian Tiang	0°-90°
	Sudut Pengeboran	45°-90°
	Pukulan Makan	3500mm
	Pukulan Selip	600mm
Lainnya	Berat	9300kg
	Dimensi (P*L*T)	Peralatan utama 5100*2200*2890mm
	Cara Transportasi	Perayap
Pompa Lumpur	Model	BW-150
Kaki lembab	Lingkup Penjepit	55,5-110mm (ukuran lubang standar Φ154mm)
