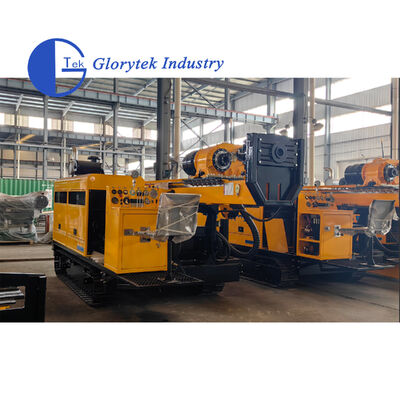

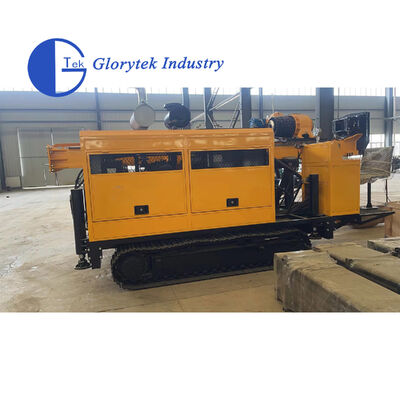

GLDX-4 Crawler Chassis Full Hydraulic Exploration Drilling Rig untuk Tambang Batubara

Deskripsi

Gambaran Umum

Pengeboran inti terkemuka di negara maju adalah tipe yang dioperasikan secara hidraulik penuh, yang mengadopsi sistem pengeboran teknologi inti kawat-menggambar dengan ujung berlian. jenis ini pengeboran rig juga utama berkembang Dalam hal ini, ada beberapa hal yang perlu diperhatikan.rnnasional dan domestik tren, pabrik kami telah mengembangkan GLDX-4 Full Hydraulic Operated Core Drill Rig. pengeboran dapat menggantikan produk impor dan diterapkan di bidang geologi, metalurgi, tambang batubara, minyak bumi, gas alam dan eksplorasi air bawah tanah.

Fitur Teknis Utama

1.Pengeboran mengadopsi chassis bergelombang.

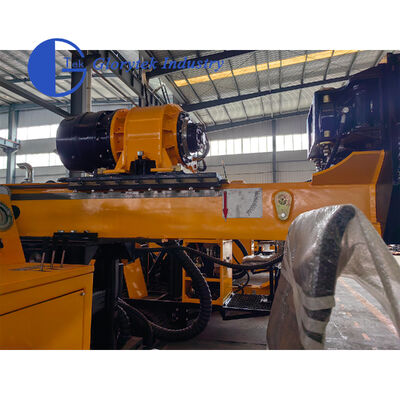

2. Kepala bor mengadopsi struktur jenis Chuck. rotasi kepala bor memiliki empat mekanik batang, dan kecepatan dapat diatur oleh tekanan hidrolik dengan perubahan kecepatan tanpa langkah, yang dapat kepala bor didorong oleh silinder langsung dan diatur dengan mekanisme translasi lateral.
3.Mast adalah lipat, nyaman untuk transportasi dan penyimpanan, dengan fungsi sentuh geser.
4Sistem hidraulik mengadopsi kontrol sensitif beban, dan rotasi spindle didorong oleh motor tunggal dengan sirkuit loop tertutup, dengan efisiensi operasi yang tinggi.
5.Mast dilengkapi dengan panduan pusat di bagian atas dan bagian bawah. penjepit hidrolik diadopsi di posisi di atas lubang pengeboran.
6Dilengkapi dengan platform kerja lubang dan dua lapisan platform kerja



Spesifikasi:

Angka-angka dalam tabel ini telah dihitung, berdasarkan pengalaman lapangan, dan dapat diharapkan secara wajar.
Kapasitas pengeboran yang sebenarnya akan tergantung pada alat dan kondisi di gudang, teknik pengeboran dan peralatan yang digunakan

	Model	DX-4 full hydraulic
Mesin Diesel	Model	Cummins 6BTA5.9-C180
	Kekuatan	132kW
	Kecepatan	2200 rpm
Kapasitas Pengeboran	BQ	1000m
	NQ	700m
	Kantor Pusat	500m
Kapasitas rotator	RPM	Empat Shift/Changable Stepless0-1100rpm
	Max.Torque	4200N·m
	Tahan Diameter	Φ98mm
	Max.Kapasitas Angkat Spindle	150kN
	Maks.Kekuatan makan	60kN
Kapasitas Angkat Utama	Kekuatan Angkat (kawat tunggal)	57kN
	Diameter kawat baja	12 mm
	Panjang Kawat Baja	50m
Kapasitas Pengangkat Kawat Baja	Kekuatan Angkat (kawat tunggal)	12kN (Tembakan kosong)
	Diameter kawat baja	6 mm
	Panjang Kawat Baja	1000m
Mast	Ketinggian tiang	11m
	Sudut Penyesuaian Mast	0°-90°
	Sudut Pengeboran	45°-90°
	Stroke Makan	3500mm
	Stroke yang tergelincir	600 mm
lainnya	Berat badan	9300kg
	Dimensi ((L*W*H)	Peralatan utama 5100*2200*2890mm
	Cara transportasi	Penjelajah
Pompa Lumpur	Model	BW-150
Kaki basah	Ruang Lingkup Klem	55.5-110mm ((ukuran lubang standar Φ154mm)
